瓦斯报警仪的设计原理主要基于传感器技术、信号处理技术以及声光报警机制。以下是对其设计原理的详细阐述:
一、传感器检测技术
传感器类型:瓦斯报警仪内部装有特定类型的传感器,常见的有气敏传感器(如MQ-2型)、红外传感器或热催化式甲烷检测元件等。这些传感器用于检测环境中的可燃性气体(主要是甲烷)浓度。
工作原理:
气敏传感器:通过气体分子与传感器表面的半导体材料发生吸附和脱附,从而改变其电阻值,进而转换为电压信号输出。该传感器的输出电压与可燃气体浓度呈对数关系。
热催化式甲烷检测元件:利用甲烷在催化元件上的氧化生热(无烟燃烧)使元件的阻值发生变化,由催化元件和电阻组成的电桥失去平衡,输出与甲烷浓度成正比的电信号。
二、信号处理技术
信号转换:传感器产生的物理或化学反应被转换成一个电信号(传感信号),该信号的特征与环境中的气体浓度相关。
信号处理:传感信号进入报警器内部的电路板,经过信号放大、滤波、稳定等处理后,变成适合处理的模拟信号。
阈值设定和比较:报警器内部设定了一个可燃性气体浓度阈值(如甲烷的爆炸下限),当处理后的模拟信号超过这个阈值时,报警器会触发警报。
三、警报输出机制
声光报警:当报警器触发警报时,会通过内部的声光装置发出声音和光亮的警报信号,以提醒人们存在安全隐患。
数据传输:部分瓦斯报警仪还具备数据传输功能,通过无线通信模块将数据发送到远程监控,实现远程监控和预警。
四、其他设计要点
灵敏度与响应时间:为了提高报警的准确性和及时性,瓦斯报警仪需要具备较高的灵敏度和较快的响应时间。
抗干扰能力:在复杂环境中,瓦斯报警仪需要具备良好的抗干扰能力,以确保其稳定可靠地工作。
便携性与安装:便携式瓦斯报警仪需要具有体积小、重量轻、易于携带和安装的特点,以便在需要时快速部署。
综上所述,瓦斯报警仪的设计原理涉及传感器检测技术、信号处理技术以及警报输出机制等多个方面。通过这些技术的综合运用,瓦斯报警仪能够实时监测环境中的可燃性气体浓度,并在达到危险阈值时及时发出警报,从而有效预防和控制瓦斯事故的发生。

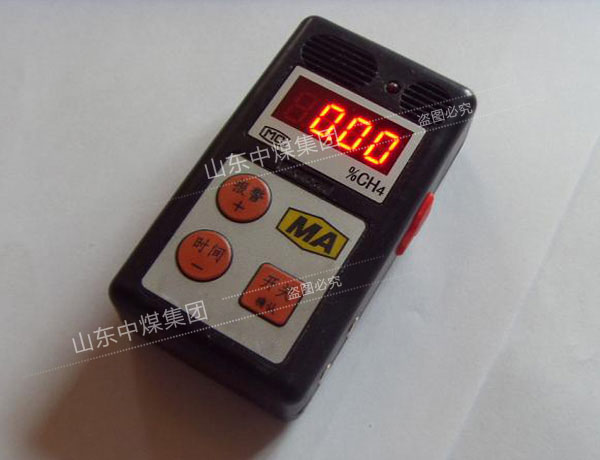

瓦斯报警仪
